2x32PLC分路器，1RU机架安装，G.657A用于输入和外部，带FC、SC、LC或ST连接器
2x32 PLC分配器将2个信号输入分割或组合为32个输出。
平面光波路（PLC）分路器，PLC分路器用于分配或组合光信号。 PLC分光器基于平面光波电路技术，提供低成本、小尺寸、高可靠性的光分配解决方案。
1xN PLC 分路器采用精密对准工艺，将单个光输入均匀分成多个光输出，而 2xN PLC 分路器将双光输入分成多个光输出。 Fiber-Mart PLC分路器具有卓越的光学性能、高稳定性和高可靠性，可满足各种应用需求。
Fiber-Mart提供各种1xN和2xN PLC 1U机架式分路器，包括1x2、1x4、1x8、1x16、1x32、1x64 1U机架式PLC分路器和2x2、2x4、2x8、2x16、2x32、2x64 1U机架式分路器 型PLC分路器。
1U机架式PLC分路器特性
-
均匀性好，插入损耗低
-
低偏振相关损耗
-
优秀的机械性能
-
稳定性 Telecordia GR-1221 和 GR-1209
-
元件通过TLC认证，符合YD1117-2001
-
工作环境：-40℃至+85℃
-
高偏振消光比和优异的均匀性
-
G.657A光纤
1U机架式PLC分路器应用
-
光纤到点 (FTTX)
-
光纤到户 (FTTH)
-
无源光网络（PON、GEPON）
-
局域网 (LAN)
-
有线电视 (CATV)
-
测验设备
机械制图
此机械图为1U机架安装盒，仅供参考
FiberMart 提供LC、SC、FC或ST适配器供选择。 根据客户要求提供APC或UPC。

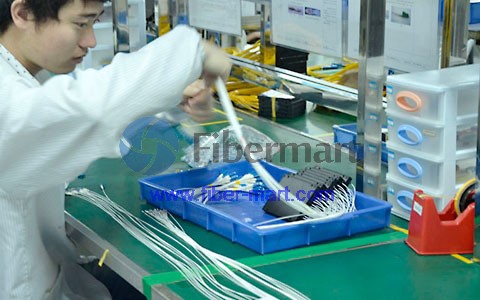

样本图片
V.S FBT耦合器，PLC的优点如下
-
对不同波长传输的损耗不敏感，可满足不同波长的传输要求
-
光谱均匀度高，可平均分光信号
-
结构紧凑、体积小
-
在很多分路器通道上成本优势非常明显
订单信息
FiberMart 提供全系列的 1xN 和 2xN 分路器，专为特定应用量身定制：
a.1x2、1x4、1x8、1x16、1x32、1x64、2x2、2x4、2x8、2x16、2x32、2x64 版本的分离器可供选择。
b. SC/UPC、FC/UPC、LC/UPC、SC/APC、FC/APC、LC/APC 连接器或无连接器均可根据需要选择
C。 尾纤长度也可定制； 欢迎联系我们了解更多详情。
|
Parameter |
Port Configuration |
|
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
Fiber Type |
G.657A |
|
Operating Wavelength(nm) |
1260～1650 |
|
Insertion Loss(dB) |
Typical |
4.2 |
7.8 |
11.2 |
14.6 |
17.4 |
21.4 |
|
Max |
4.6 |
8.2 |
11.6 |
15 |
17.9 |
21.9 |
|
Loss Uniformity (dB) |
Max |
1 |
1.4 |
1.5 |
2 |
2.5 |
2.5 |
|
Return Loss (dB) |
Min |
50 |
50 |
50 |
50 |
50 |
50 |
|
PDL (dB) |
Max |
0.2 |
0.2 |
0.4 |
0.4 |
0.4 |
0.5 |
|
Directivity (dB) |
Min |
55 |
55 |
55 |
55 |
55 |
55 |
|
Wavelength Dependent Loss(dB) |
Max |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
1 |
|
Temperature Dependent Loss(-40~+85°C) |
Max |
0.5 |
0.5 |
0.5 |
0.8 |
0.8 |
1 |
|
Operating Temperature (°C) |
-40~+85 |
|
Storage Temperature (°C) |
-40~+85 |
